    電動蝶閥的接線方法及接線圖

    [ 2013-06-13 ]

    電動蝶閥的接線方法及接線圖

    電動蝶閥電動執行器蝶閥組成,電動執行器為90度旋轉,有開關和調節式兩種控制方式,通過電動執行器旋轉帶動蝶閥的開啟與關閉。具備手動操作功能,在斷電時通過手動操作來開關蝶閥。

    常見的電動蝶閥接線圖如下:
    開關型帶有源燈指示電動蝶閥接線圖,共有5根接線,1,2,3是控制部分,1,4,5是反饋部分
    電動蝶閥接線圖1

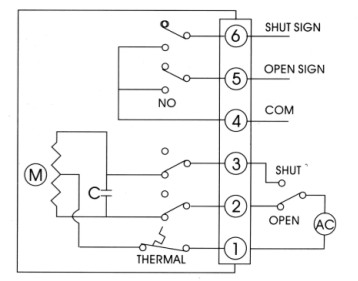

    開關型帶無源觸點型反饋電動蝶閥接線圖,1,2,3是控制部分接線,4,5,6為無源觸點反饋
    電動蝶閥接線圖2

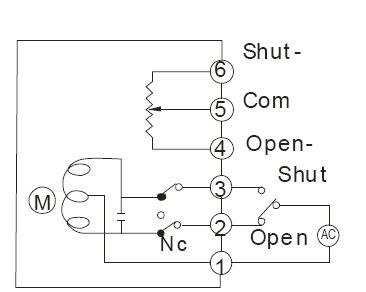

     開關型帶開度信號反饋電動蝶閥接線圖。1,2,3為控制接線部分,4,5,6為反饋部分,輸出0-5K的電阻值,可以選定
    電動蝶閥接線圖3

    AC380V三相電源電動蝶閥接線圖
    電動蝶閥接線圖4

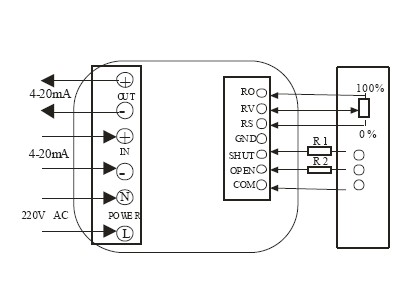

    智能調節式電動蝶閥接線圖,輸入輸出4-20mA
    電動蝶閥接線圖5

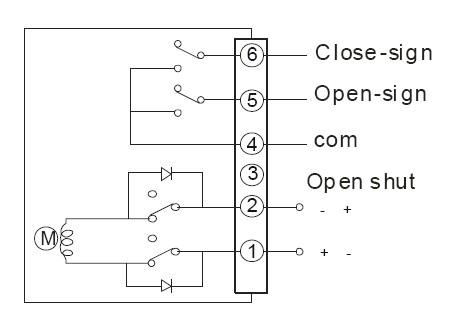

    直流DC24V DC12V電動蝶閥接線圖   交換正負正開關電動蝶閥同時無源信號反饋
    電動蝶閥接線圖6
