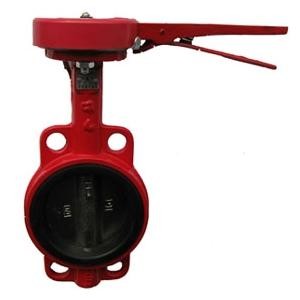

產品名稱：湖泉XD371X-10消防信號蝶閥[ 2019-12-03 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明：
信號蝶閥適用于消防系統中控制閥門，要求常開的場合，當閥門開或關到指定位置時，閥門上的信號裝置便可發出信號送至消防檢測中心可以顯示出蝶閥開啟或關閉，以防止閥門誤關閉而影響自動噴水滅火功能，所以廣泛、大量的適用于消防系統中。
工作介質：水、油、氣體。
最大工作壓力：1.6 MPa。
適應環境溫度：0~65℃
微動開關：DC24V 0.5A-1A；AC220V 2A。
電器連接：公共線：蘭色；常開觸點：黃色；常閉觸點：紅色。
用途及特點：
信號蝶閥其設計采用偏心蝶閥板，軸端設置凸輪機構與開關信號接觸，能有效提供閥門開啟與關閉的信號，并能輸出連接聲光設施，提供聲與光的信號，一般用于為消防設施配套所用。
采用標準：
法蘭連接尺寸：GB4216-84，GB9115-88
結構長度：GB12221-89
壓力試驗：GB/T13927-92；ZBJ16006-90
產品性能參數：
公稱通經公稱壓力工作溫度密封試驗強度試驗適用介質DN 50～400mm1.0/1.6/2.5MPa-10℃～-80℃1.1倍公稱壓力1.5倍公稱壓力水、油、氣產品零件材料：
序號零件名稱材質序號零件名稱材質1閥體球鐵、鑄鋼7密封圈NBR。EPDM2閥軸SUS410/SUS3168圓墊片SUS316/黃銅3蝶板球鐵噴塑、不銹鋼9對開環SUS316/黃銅4閥座EPDM，PTEE10擋圈彈簧鋼5襯套青銅，聚四氟乙烯產品外形及連接尺寸：
DN506580100125150200250300350400H2682873093423764104955658499851109H1707686104118132167198239267309L143464652565660686878102L232476591112146194242292325380L3245245245245245245400400400400431Ф1152152152152152152300300305305290產品訂貨須知：
一、①信號蝶閥產品名稱與型號②信號蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的信號蝶閥型號，請按信號蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
