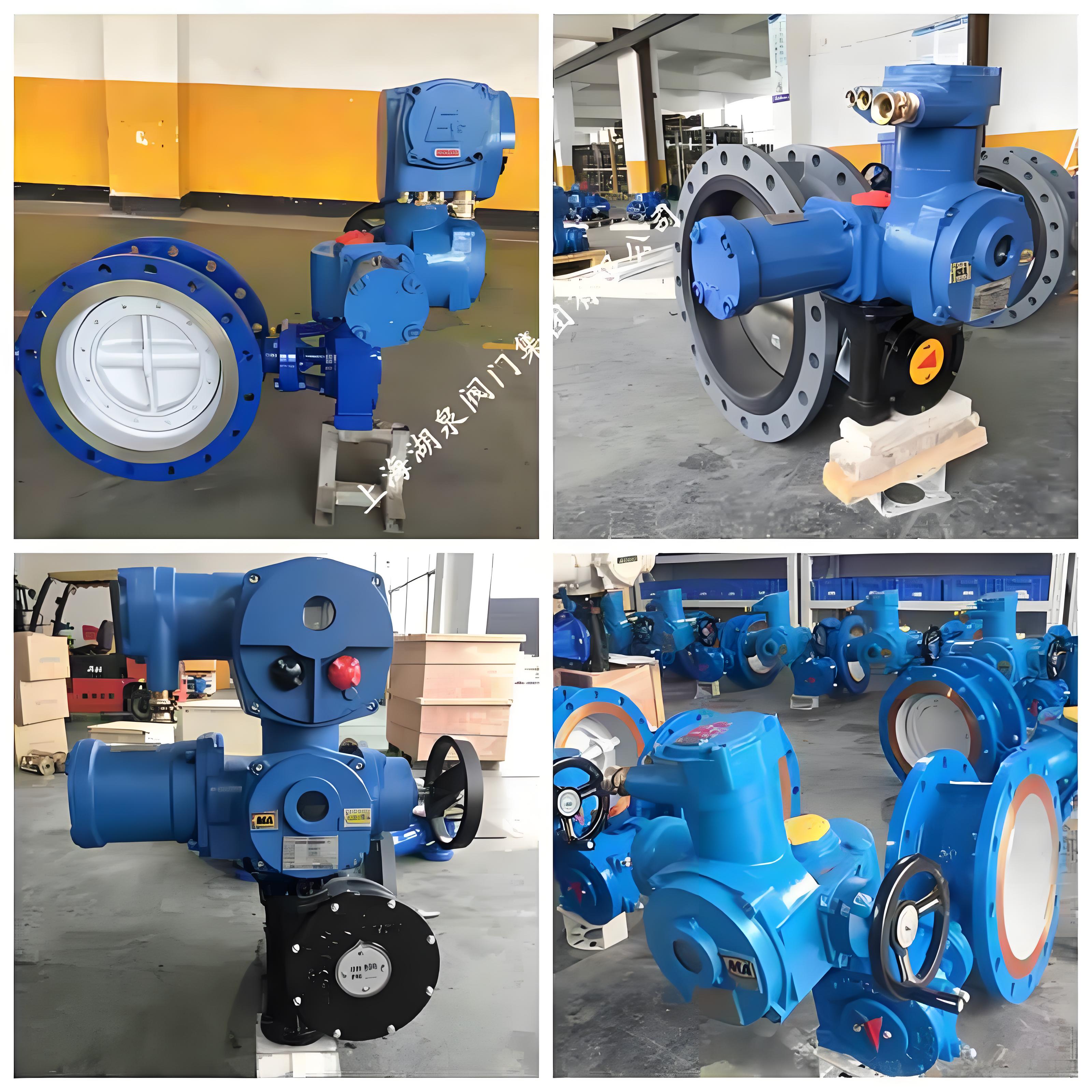

礦用電動蝶閥WSD94F-16Q DN100是一種專為煤礦瓦斯抽排和瓦斯發電系統設計的特種閥門，具有防爆、防腐蝕、雙向密封等安全特性，適用于高瓦斯環境下的管道控制。‌

主要特點

• ‌防爆與安全設計‌：采用礦用隔爆型電動執行機構，符合煤安認證（MA標志），防爆等級可達ExdIMb，適用于煤礦井下易燃易爆環境。閥門具備防靜電結構，能有效避免摩擦產生火花，確保操作安全。‌
• ‌雙向密封與承壓‌：采用軟密封（如PTFE四氟密封）設計，實現雙向零泄漏密封，正反向均能承受介質壓力，適用于頻繁啟閉的瓦斯管路。‌
• ‌耐腐蝕材質‌：閥體可選用球墨鑄鐵、鑄鋼或不銹鋼（如304/316系列），密封件采用耐腐蝕材料（如PTFE或丁腈橡膠），適應瓦斯的強腐蝕性介質。‌
• ‌智能控制功能‌：支持多種控制方式，包括開關量信號、4-20mA模擬信號或RS-485總線協議，可與DCS系統對接，實現遠程自動化控制；部分型號集成一體式智能操作功能，無需外置控制箱。‌
• ‌結構優勢‌：采用偏置板式結構，啟閉迅速（90°旋轉），流阻小，體積小，重量輕，便于安裝和維護。閥桿通桿設計，抗腐蝕性強，防沖出結構提升安全性。‌

技術參數（基于DN100規格）

• ‌公稱通徑‌：DN100 mm。‌
• ‌公稱壓力‌：PN1.6 MPa（部分資料提及PN0.6~10.0MPa范圍，具體以型號為準）。‌
• ‌工作溫度‌：-30℃ ~ +150℃（部分資料標注最高180℃）。‌
• ‌驅動方式‌：電動（電源電壓AC380V或AC660V，50Hz），支持隔爆兼本安型控制。‌
• ‌連接形式‌：法蘭連接（標準符合國標、美標等）。‌

應用場景

主要用于煤礦瓦斯抽排系統、瓦斯發電廠的輸送管道，實現瓦斯流量的調節或緊急切斷，滿足高爆性和高腐蝕性介質下的長期安全運行需求。‌
